食品工場内クリーンルーム用間仕切りビニールカーテン新設工事

茨城県古河市

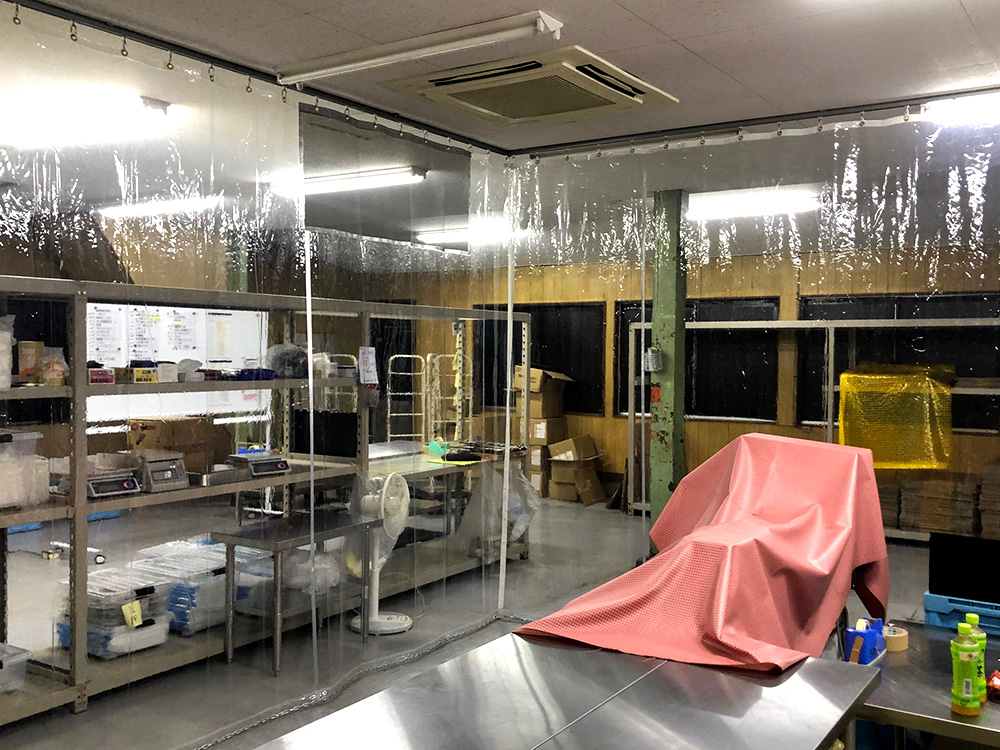

画像:食品工場内クリーンルーム用間仕切りビニールカーテン新設工事

今回の案件は、食品を扱う工場の社長様よりお電話をいただきました。

工場内にクリーンルームを設けたく、現場を確認したうえで相談に乗ってもらえないかというご相談でした。

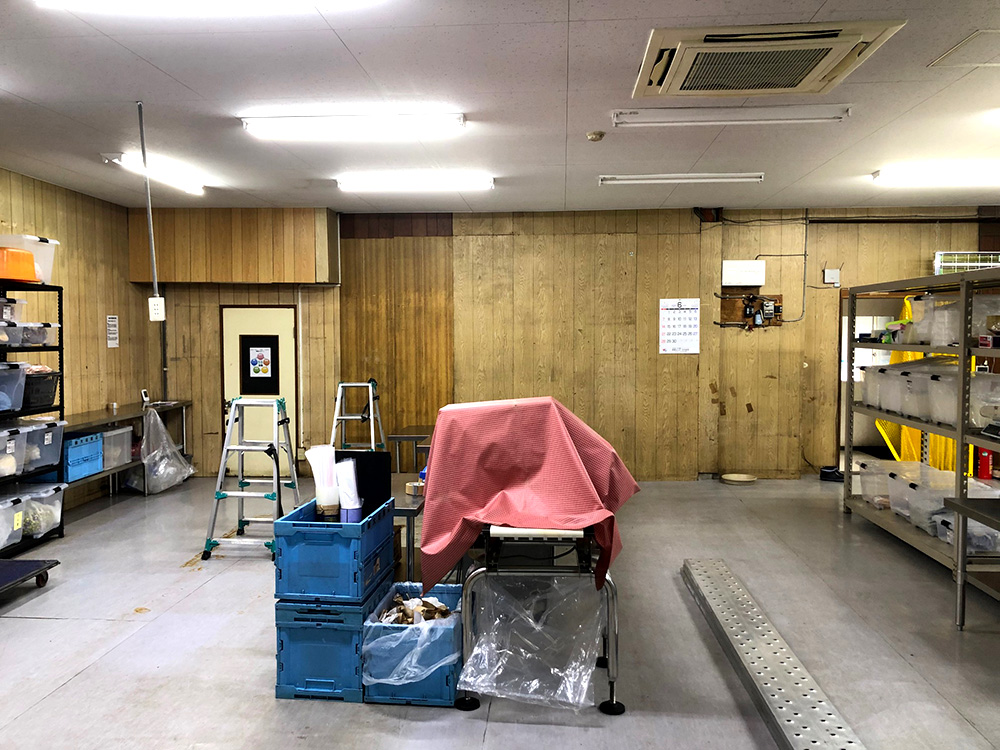

画像:施工前の状態
施工前の状態

現調とご提案

スケジュールを調整させていただき、現場にて打ち合わせ。

社長様の希望される大きさ、範囲を伺ったうえで、設置が可能かどうかまずは下地の確認。

そのまま取り付けられる場所と、下地を製作し現場にて下地工事を行いながらビニールカーテンを据え付けなければならない場所を把握しました。

後日見積書をメールにて送らせていただきました。

数日後社長様よりご発注をいただき、詳細寸法を計測するためにサイド現場に伺いました。

その際、当初お考えになっていた場所と若干変更が生じ、再度お打ち合わせをさせていただき、最終設置位置を確定。詳細寸法の測定となりました。

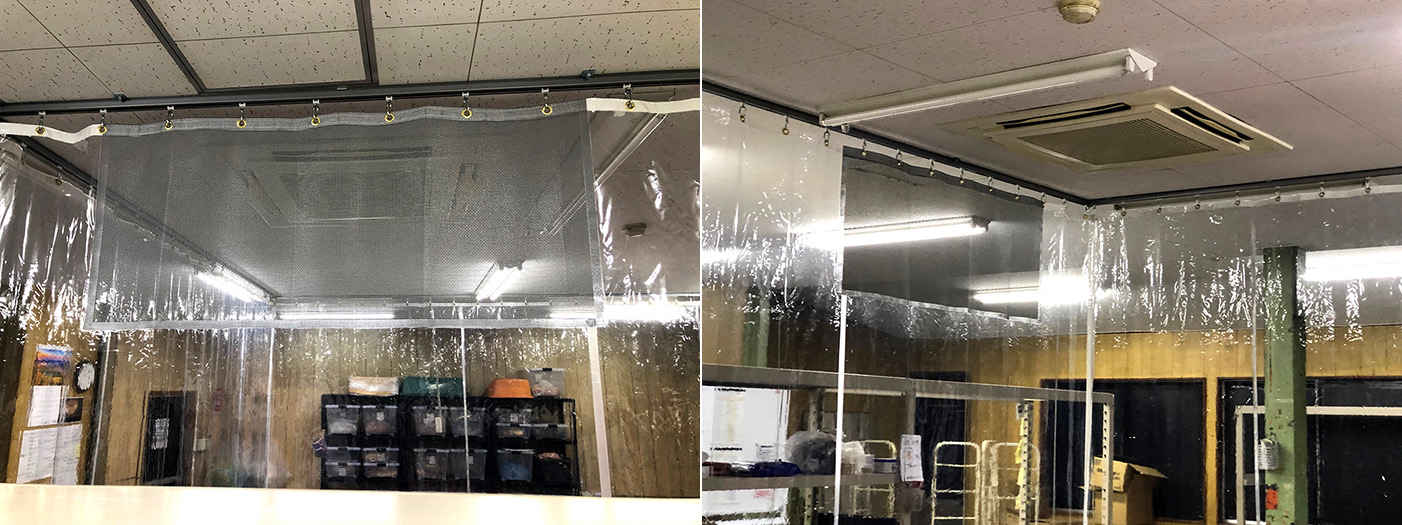

画像:食品工場内クリーンルーム用間仕切りビニールカーテン新設工事

制作と施工の詳細

今回クリーンルームの中にエアコンが入るため、クローンルーム以外の温度が上昇してしまうことが懸念されたため、エアコン吹き出し口部にメッシュ素材を設け、冷風がメッシュ部より抜けて少しでも、クリーンルームの外に冷気が行くよう生地製作に工夫をしました。

また、天井下地の無い場所においては、カーテンレールを据えつける際に、鉄製アングルを下地のある所に乗せ、ブリッジを形成。

天井面からブラケットをアングルに固定する施工方法にて、下地があるのと同じ強度を確保しました。

フロアーレベルより10mm浮き上がる位置をカーテン端部と設定し、カーテンを製作。

フロアーレベルに若干のばらつきがあるものの、狙い通りの仕上がりとなり、社長様にも大変気に入ていただくことができました。

画像:食品工場内クリーンルーム用間仕切りビニールカーテン新設工事

完成

今回のクリーンルームの密閉性はそれほど要求していないということで、マグネットやサイドポールは使用しなかったで、コスト的にも安価にて収める事ができました。

2名の職人で11時前には作業終了となりました。

今回使用したレールはD30,使用した生地はesheet360(防炎品)となります。

どうもありがとうございました。
